网线插座接法图解(网线插座的正确接法图)

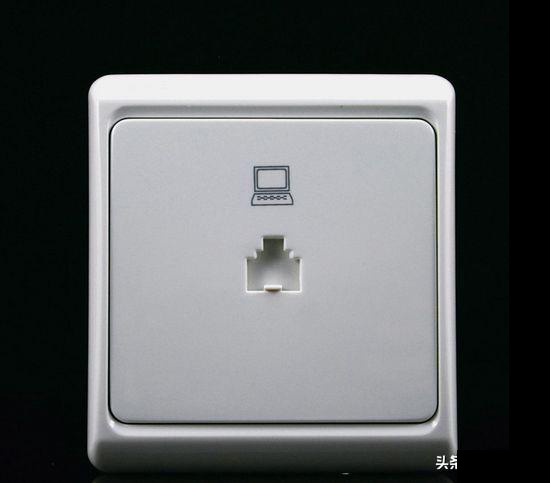

今天我们来讲一个很多人在装修房子都会遇到的问题,那就是如何自己动手接网线插座,这个我们通常叫做网线插座的正确叫法应该是网线模块,一般是用在室内墙壁上作为网线插孔。

网线插座接法图解(网线插座的正确接法图)

现在家庭中使用的一般都是双绞线,双绞线分为T568A和T568B两种线序,信息模块端接入标准分T568A和T568B标准两种,我们的网线插座或者网线水晶头都只能在A和B中选择一种方式接线,如果一头接错就不会有反应。

A和B两者没有本质的区别,只是颜色是有区别。各自的接线方法是:

T568A的接法:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;

T568B的接法:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

在网线插座上,8个接线卡抠门除了有标明568A标准和568B标准两种接连方式的色标外,还有标明每个内部接线端与前端针脚的对应序号,而且插座上的各种色标均非常清晰,极好辨认。在接线时,你只需将双绞线中的各色线对打入对应色标的卡口即可。

步骤1:将墙内网线(或者槽线),用专用的剥线钳或压线钳的剥线刀在离线头10cm场左右(也可以长一点,方便后面压线)的地方将网线表皮去掉(不要伤到金属线路)。

网线插座接法图解(网线插座的正确接法图)

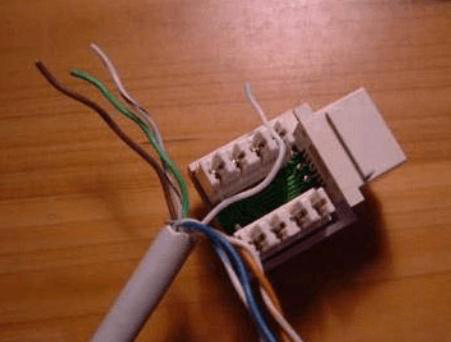

步骤2:分线,用打线钳逐根按进网线插座的金属卡槽内。

Ps:

A. 有的网线时四根白和橙绿蓝棕主色线缠绕,而不是白色和其他色系的混合的白线和主色线缠绕,所以要留心每一根两根线放好后呀,再拆其他的线,否则,四根白先无法知道哪根是白橙、白蓝、白绿、白棕。

B. 每次分离后,先不要压线,等所有的线路都放置好,同一使用打线钳,逐根打线;

C. 打线钳有内外之分,外侧较长,打下去之后会切掉外侧多余的线路,多亿,如果不小心讲外侧放在了网线插座的内侧会裁断网线。

步骤3:把多余的线条剪掉后,将打好线的信息模块装到86盒面板上。好的网线插座后面还有护线卡,这样可以保护轻微的拖拽网线时,不至于脱落。但多数是没有护线卡保护网线插座的,所以在墙内和插座面板上防止网线插座的时候要小心,不要拖拉网线。
